Как управлять LED-экраном: схема подключения и загрузка контента

Светодиодный экран сам по себе ничего не показывает — это полотно из модулей. Картинку на него подаёт система управления. Разберём, из чего она состоит, как соединяется и что нужно сделать, чтобы на экране появился ваш ролик.

Вся система управления обычным экраном помещается в небольшую стойку: видеопроцессор, компьютер или плеер и коммутатор.

Из чего состоит система

• Компьютер или медиаплеер — источник сигнала. Для рекламного экрана хватает плеера с флешкой, для сцены и студии нужен компьютер с программой управления.
• Отправляющая карта или видеопроцессор — принимает сигнал по HDMI/DVI, режет его на зоны и отправляет по витой паре. Видеопроцессор кроме этого масштабирует картинку под разрешение экрана и переключает источники без чёрного кадра.
• Приёмные карты — стоят внутри кабинетов, по одной на кабинет или на группу модулей. Каждая знает свой участок экрана.
• Блоки питания — 5 В, по одному на 2–4 модуля.

Экран из 30 кабинетов — это 30 приёмных карт, соединённых в цепочки по 4–8 штук. Каждая цепочка приходит на свой порт процессора.

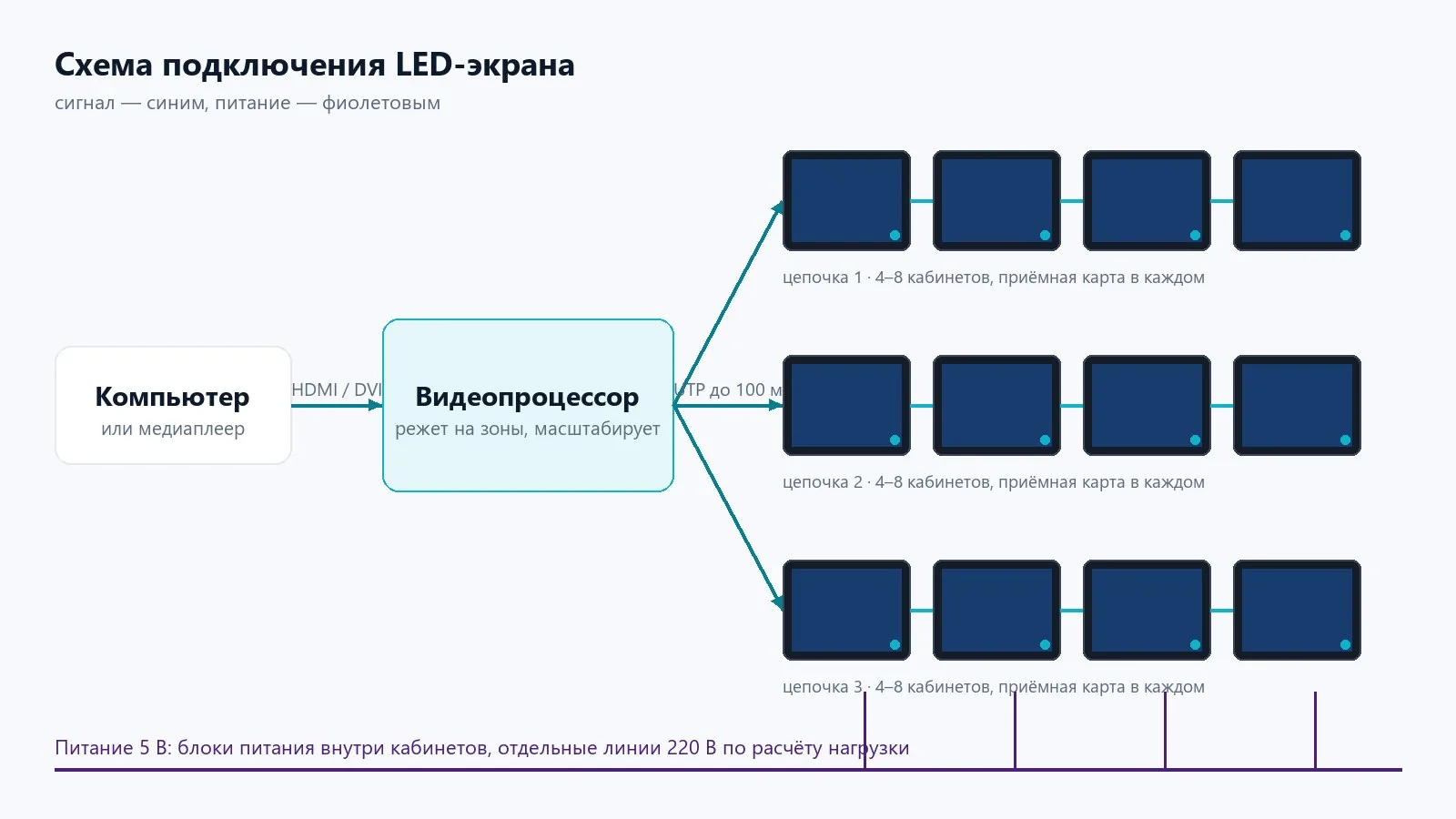

Сигнал идёт от компьютера через процессор к первому кабинету каждой цепочки, дальше — от кабинета к кабинету. Питание подводится отдельными линиями.

Схема подключения

1. Компьютер → HDMI → видеопроцессор.
2. Видеопроцессор → сетевые порты → первые кабинеты каждой цепочки (кабель UTP cat5e/6, до 100 м).
3. Кабинет → кабинет внутри цепочки — короткими патч-кордами.
4. Питание — отдельными линиями, по расчёту нагрузки: у типового уличного экрана это 2 линии по 25 А на каждые 10 м².

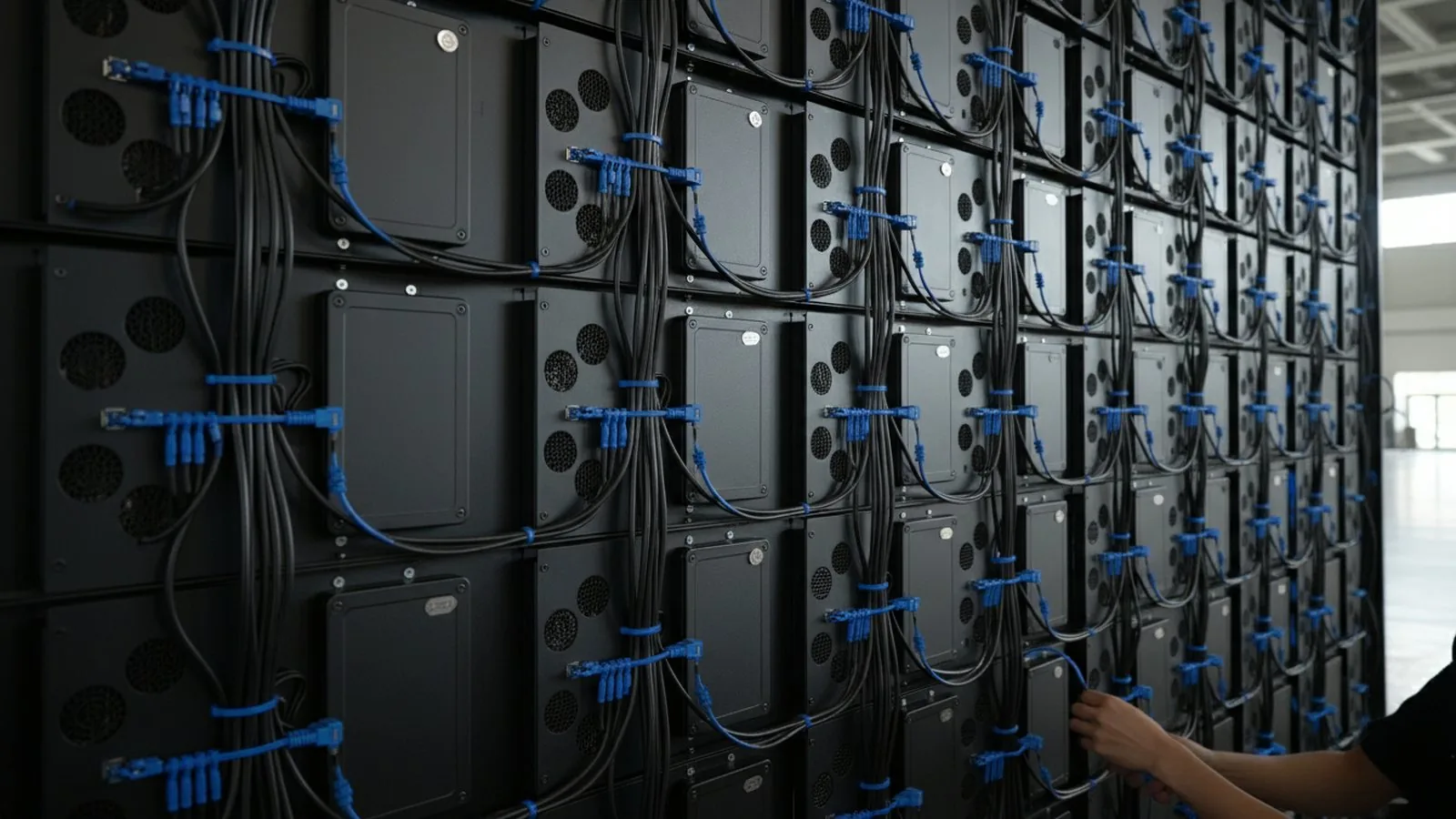

Так выглядит цепочка сзади: короткий патч-корд из кабинета в кабинет, рядом разъёмы питания. Если выпал один кабель, гаснут все кабинеты после него.

Управляющий компьютер обычно стоит рядом с процессором, но не обязательно: программа управления работает и по сети, поэтому экран в соседнем корпусе или в другом городе настраивается с одного рабочего места.

Программа управления

Экраны на картах Novastar настраиваются в NovaLCT и ViPlex, на картах Huidu — в HDPlayer. Логика одна:

• Конфигурация делается один раз при запуске: программа «узнаёт» раскладку кабинетов, яркость и цветовую температуру. Эти файлы мы отдаём заказчику вместе с экраном.
• Плейлист — список роликов и картинок с длительностью и расписанием: по часам, дням недели, датам. Ролик для утра и ролик для вечера ставятся в разное время без участия человека.
• Яркость по расписанию — днём 100 %, вечером 40 %. Уличный экран без этого слепит и потребляет вдвое больше.

Ежедневная работа с экраном — это плейлист: перетащить ролик, задать время показа, сохранить. Инженер для этого не нужен.

Требования к контенту

• Разрешение файла = разрешение экрана в пикселях. Экран 6×3 м с шагом P4 — это 1500×750 пикселей. Ролик 1920×1080 будет уменьшен, а вертикальный экран потребует вертикального ролика.
• Формат: MP4 (H.264), 25 кадров в секунду, битрейт 8–15 Мбит/с. Картинки — PNG или JPG в размер экрана.
• Толщина линий и размер шрифта — не меньше 3 пикселей экрана, иначе с дистанции просмотра текст сливается.
• Без «тонких» градиентов на тёмном фоне: на крупном шаге они дают ступеньки.

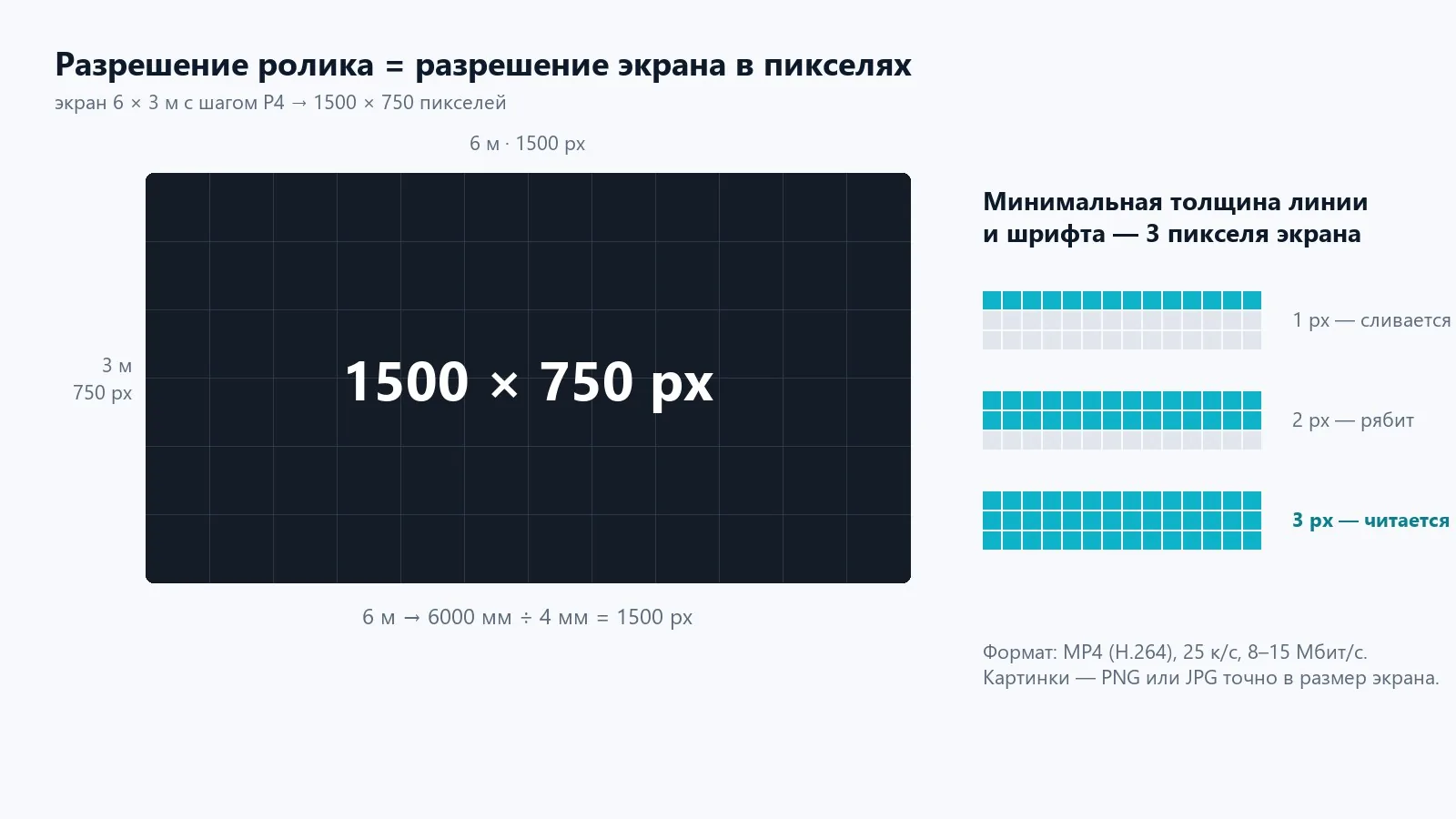

Ролик готовится точно под пиксели экрана. Линия в один пиксель с дистанции пропадает, в три — читается.

Типовые ошибки

• Ролик загружен, а экран показывает полосу — не совпало разрешение или частота кадров.
• Часть экрана чёрная — выпал патч-корд между кабинетами, цепочка оборвалась. Смотреть первый тёмный кабинет.
• Картинка мерцает на видео — низкая частота обновления процессора или карт; для съёмки нужны карты с частотой от 3840 Гц.

Так устроено управление на большинстве наших объектов: от телестудии «Евразия», где контент меняется от эфира к эфиру, до ситуационного центра ENOC, где на одно полотно выводят много источников сразу. Что важно именно для диспетчерских и телестудий, разобрано на страницах решений, сами модели — в разделе внутренних экранов.

При запуске мы настраиваем систему, загружаем первый плейлист и обучаем вашего сотрудника — обычно на это уходит час.
