Гибкие светодиодные экраны

Гибкий светодиодный экран — это полотно из модулей на мягкой основе толщиной от 10 мм, которое гнётся по радиусу от 15 см и держится на магнитах. Жёсткий кабинет повторить колонну, волну или скруглённый угол не может, а гибкий модуль ложится по форме основания, и картинка остаётся сплошной, без рамок и стыков. В каталоге KazLedPro девять гибких моделей: P1,53 и P2,5 для помещений и P2, P2,5, P3, P4, P5, P6,67 и P8 для улицы.

Такие экраны берут туда, где поверхность не плоская: колонны в торговых центрах и аэропортах, потолочные волны и навесы, витрины по дуге, цилиндры и кубы на сцене, скруглённые фасады. Работаем с 2012 года, собираем экраны в Алматы и монтируем своей бригадой по Казахстану; каркас под нужный радиус проектируем и варим сами. Ниже — из чего складывается гибкое полотно, какие шаги доступны, где мы уже это делали и что нужно от вас для расчёта.

Как устроен гибкий модуль

Обычный модуль стоит на жёсткой плате в алюминиевом кабинете. У гибкого основание мягкое, а корпуса светодиодов утоплены так, что полотно гнётся и в выпуклую, и в вогнутую сторону: минимальный радиус — от 15 сантиметров, то есть модулями можно обойти колонну диаметром около трети метра. Толщина от 10 мм почти не съедает пространство — экран лежит на поверхности, а не выступает от неё коробом. Крепление магнитное: модуль встаёт на подготовленное основание и снимается спереди, без демонтажа соседних и без доступа сзади. Для колонны или потолочной волны это единственный практичный способ обслуживания.

Форму задаёт не модуль, а основание под ним, поэтому проект гибкого экрана всегда начинается с каркаса: дуга, цилиндр, волна или конус собираются из профиля по расчётному радиусу, а полотно повторяет его. Модули выпускаются тремя сериями — 240×120, 320×160 и 256×128 мм: чем мельче модуль, тем плавнее описывается крутая дуга и тем меньше видно ломаных участков на изгибе.

• Радиус от 15 см, выпуклый и вогнутый изгиб.
• Толщина полотна от 10 мм, магнитное крепление и фронтальное обслуживание.
• Три серии модулей: 240×120, 320×160 и 256×128 мм — под нужный радиус и шаг.
• Вес модуля 380–487 г, то есть примерно 7,5–9,5 кг на квадратный метр полотна без каркаса.

Девять моделей: два шага для помещений и семь для улицы

Внутри ставят P1,53 и P2,5. У первого плотность 422 500 точек на м², яркость 350–400 кд/м², защита IP24 — это шаг для колонны в холле или атриуме, мимо которой проходят вплотную. У второго 160 000 точек на м², яркость 350–550 кд/м² и IP31; на нём собирают сценические дуги и крупные интерьерные инсталляции, комфортная дистанция начинается примерно с 2,5 метра. Оба работают на частоте от 3840 Гц, поэтому в кадре и на телефоне не дают полос, и рассчитаны на −20…+40 °C.

Для улицы есть семь шагов — от P2 до P8. Все уличные гибкие модели дают 5500–7800 кд/м², закрыты по классу IP68 и работают в диапазоне −40…+50 °C при потреблении 650 Вт/м² на пике и 220 Вт/м² в среднем. Шаг выбирают по дистанции: скруглённый угол здания у тротуара — P2–P3, круглая колонна навеса или фасадная волна, которую видят с дороги, — P5–P8. Плотность при этом меняется от 250 000 точек на м² у P2 до 15 625 у P8, и вместе с ней меняется цена метра.

ТРЦ, аэропорты, сцены: где это работает

Наш крупнейший проект на гибких модулях — частная школа им. Шокана Уалиханова в Алматы, июнь 2023 года: полотно 120 м² с шагом P2,5 на сцену актового зала. Задача была именно в форме — экран должен был повторить архитектуру зала и уйти дугой вдоль стены, а не встать плоским прямоугольником по центру. Шаг P2,5 выбрали из-за первых рядов: дети сидят близко к сцене, на крупном шаге они видели бы отдельные точки. На этом экране идут линейки, концерты, презентации и трансляция с камеры.

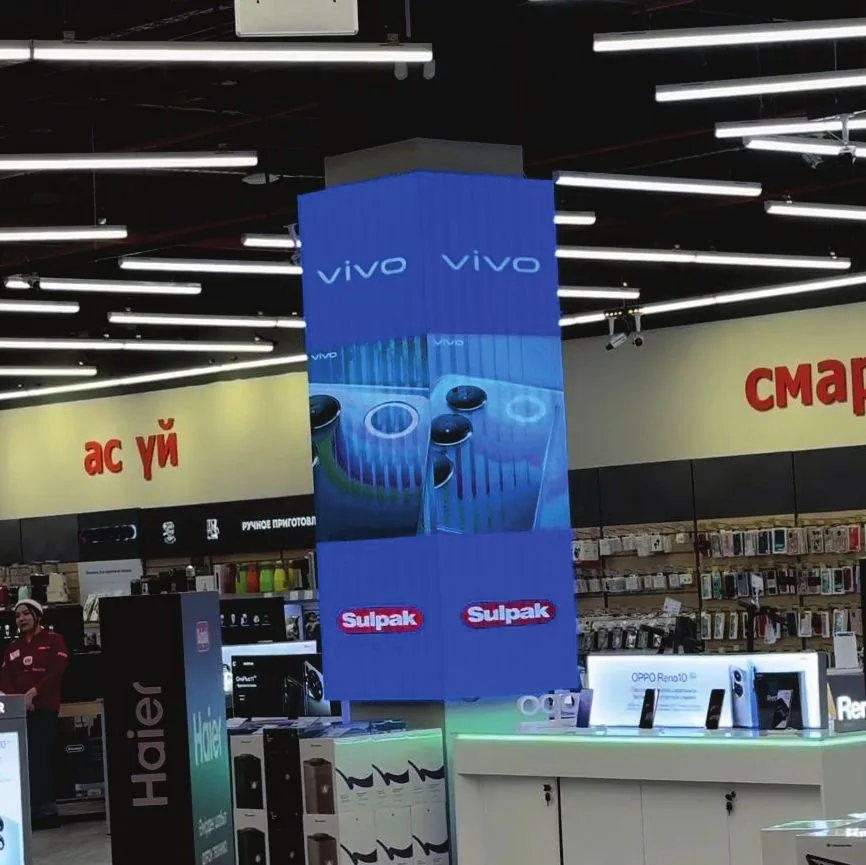

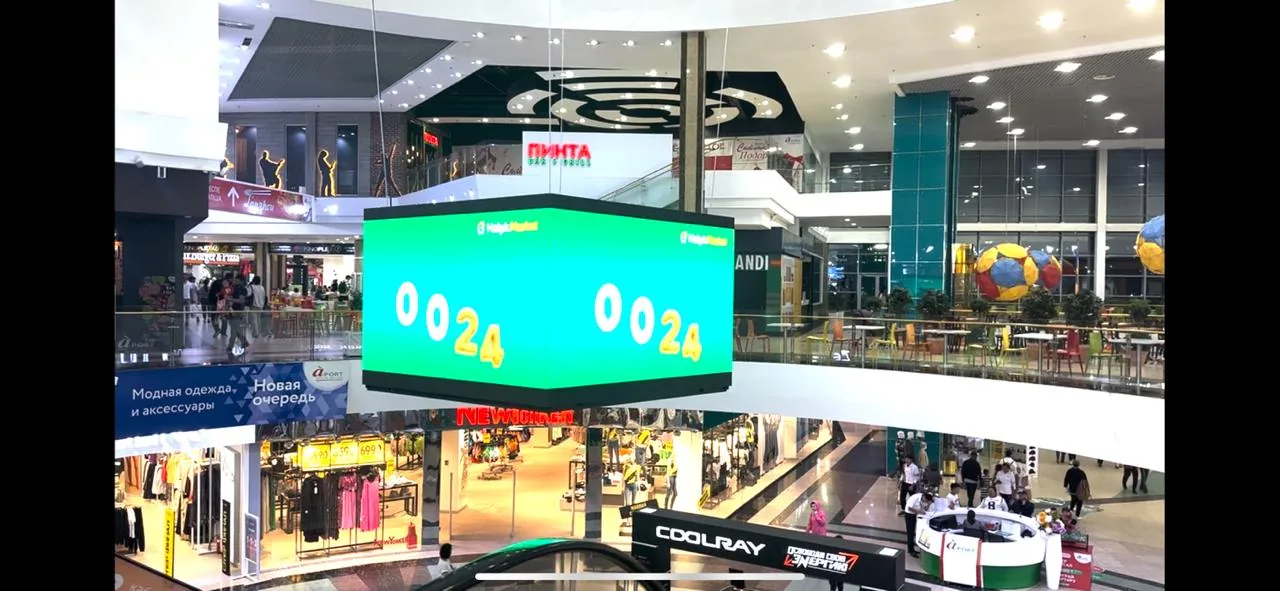

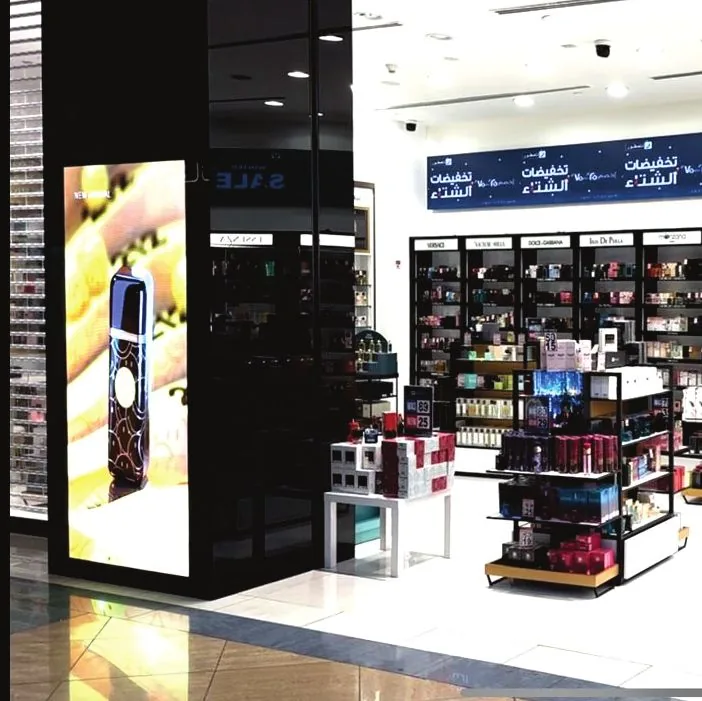

Второй частый заказчик — торговая точка и транспортный узел. Колонна в галерее ТРЦ или в зале вылета работает как рекламная тумба с обзором на 360 градусов: экран обнимает её целиком, и ролик видно с любой стороны. В таких местах мы работаем давно: брендовая зона Vivo в Sulpak в ТРЦ Dostyk Plaza (P2,5, 14 м², 2023), магазины Lacoste, Adidas и SuperStep в Mega Almaty, ТРЦ Молл Апорт (P3, 64 м², 2023), ТРК FORUM (48 м², 2023), бутик V PERFUMES в Al Wahda Mall в Абу-Даби (2023) и холл аэропорта Караганды (2020).

• Колонны и пилоны в галереях ТРЦ, аэропортах и вокзалах.
• Потолочные волны, навесы и арки над входной группой.
• Витрины по дуге, ресепшены, скруглённые стойки и стенды.
• Сценические дуги, цилиндры и кубы для концертов и презентаций.

Что нужно для расчёта изогнутого экрана

Плоскому экрану достаточно двух размеров, изогнутому нужна форма. Для колонны это диаметр и высота обхвата, для дуги — радиус и длина по дуге, для волны — шаг и амплитуда, лучше всего с фотографиями места и разверткой от дизайнера, если проект интерьера уже есть. По этим данным мы раскладываем полотно на модули, считаем разрешение по развёртке, мощность и число приёмных карт, а затем проектируем основание: профиль по радиусу, точки крепления, кабель-каналы и подвод питания.

Честно о границах. Гибкий модуль дороже жёсткого при том же шаге и площади — вы платите за возможность формы, поэтому плоские участки большого экрана обычно собирают обычными модулями, а гибкими делают только изгибы. Слишком крутой радиус на крупном шаге смысла не имеет: у P8 пиксели редкие, и на маленькой дуге картинка распадётся раньше, чем изогнётся конструкция. И основание должно быть жёстким — мягкий модуль повторит любую неровность каркаса, поэтому каркас мы считаем и варим сами.
