Металлоконструкции для LED-экранов и медиафасадов
Проектируем и варим каркас под экран: на фасад, на крышу, на отдельную опору, в проём. Считаем ветровую нагрузку и вес, согласуем с конструктором здания.
Зачем свой каркас
Экран весит 30–60 кг на квадратный метр и парусит, как рекламный щит. Каркас «от монтажников по месту» — самая частая причина перекосов, щелей между кабинетами и проблем при ветре. Мы делаем конструкцию под конкретный экран и конкретную стену.
Что делаем
- Обследование: материал стены или основания, точки крепления, скрытые коммуникации.
- Расчёт: собственный вес, ветровая и снеговая нагрузка по СН РК, запас прочности.
- Чертёж и согласование с эксплуатирующей организацией или проектировщиком здания.
- Изготовление в Алматы: профильная труба и уголок, антикоррозийная обработка, порошковая окраска.
- Монтаж своей бригадой с высотными работами и подъёмной техникой.
Типы конструкций
- Настенная рама под кабинеты — для фасадов и внутренних стен.
- Отдельно стоящая опора (пилон) — для АЗС, площадей, дорог.
- Крышная конструкция с противовесами — без сверления кровли.
- Рама в проём и подвес к потолку — для холлов и атриумов.
- Мобильные конструкции и фермы — для аренды и сцены.
Сервисный доступ
Каркас проектируется под обслуживание экрана: фронтальный доступ для модулей, задние дверцы или проход для кабинетных экранов, кабель-каналы для питания и сигнала. Это то, о чём забывают, когда конструкцию варят «по месту».
Металлоконструкция — это то, на чём светодиодный экран держится годами. Экран весит 30–60 кг на квадратный метр и парусит на ветру, как рекламный щит: уличный кабинет 960×960 мм — 25 кг, кабинет 500×1000 мм — 11–15 кг, и это ещё без каркаса. KazLedPro считает, изготавливает и монтирует конструкции под LED-экраны и медиафасады в Алматы с 2012 года, своей бригадой и своей подъёмной техникой.
Каркас нужен почти каждому экрану: настенная рама на фасад, крышная конструкция с противовесами, отдельно стоящая опора у дороги или АЗС, рама в проём, подвес в холле или атриуме. Конструкцию проектируем под конкретный экран из нашей поставки: знаем вес и точки крепления каждого кабинета, поэтому рама считается без запаса «на всякий случай» и без сюрпризов на монтаже. Под чужое оборудование каркасы отдельно не делаем. Выезжаем по всему Казахстану.
Расчёт нагрузок: вес, ветер, снег
Расчёт начинается с обследования основания. Смотрим, из чего сделана стена или площадка: монолит, кирпич, газоблок, сэндвич-панель, вентилируемый фасад с подсистемой, кровля с мягким покрытием. От этого зависят тип анкеров, шаг стоек и нужно ли выносить нагрузку на перекрытия и колонны, а не на облицовку. Отдельно проверяем, что скрыто за стеной: проводка, трубы, стойки витража.
Дальше считаем собственный вес экрана и конструкции, ветровое давление с учётом высоты и открытости места, снег на горизонтальных элементах и козырьках, запас прочности по строительным нормам Казахстана. Экран на 48 м² ловит ветер как рекламный щит того же размера, и эта нагрузка приходит не на всю стену, а на конкретные узлы крепления. Результат расчёта — чертёж, который можно показать проектировщику здания или эксплуатирующей организации.
Изготовление, защита от коррозии, монтаж на высоте
Конструкцию варим из профильной трубы и уголка, узлы подгоняем под конкретную модель: шаг крепёжных отверстий у кабинета 960×960 мм и у кабинета 500×1000 мм разный, и «универсальная» рама оборачивается щелями и ступеньками между кабинетами. Медиафасад и сетчатый экран считаются иначе: там вес меньше, около 8–12 кг на квадратный метр, зато конструкция обычно выносится на остекление или подсистему вентфасада.
Металл готовим к казахстанской погоде: обезжиривание, грунт, порошковая окраска, оцинкованный крепёж в местах, где стоит вода. Уличные экраны работают при температуре от −40 до +50 °C, и каркас не должен ржаветь раньше них. Монтаж ведёт наша бригада: автовышка до 22 м, выше — промышленные альпинисты, работы на фасаде планируем по прогнозу. Из сделанного: каркас под угловой уличный экран P5 на 48 м² на фасаде ТРЦ Atakent Mall в Алматы (2023) — угловой стык не прощает ошибки в геометрии; конструкция под 100 м² P3 во Дворце культуры им. И. Жансугурова в Талдыкоргане (2023); основание под гибкий экран 120 м² P2,5 в частной школе им. Шокана Уалиханова в Алматы (2023), где рама повторяет кривую поверхности.
- Профильная труба и уголок, узлы под шаг крепления конкретного кабинета или модуля.
- Обезжиривание, грунт, порошковая окраска; оцинкованный крепёж там, где скапливается влага.
- Зазор для вентиляции задней стенки экрана и отвод воды от узлов крепления.
- Точки подъёма кабинетов при монтаже и при последующем обслуживании.
- Чертёж и расчёт передаём заказчику — они пригодятся при ремонте фасада или замене экрана.
Как проходит проект
- 1
Замер и обследование
Инженер приезжает на объект в Алматы или получает фото, размеры и план фасада. Смотрим основание, высоту, доступ для техники, окружение. Уточняем, какой экран и какой массы будет висеть.
- 2
Расчёт и чертёж
Считаем собственный вес, ветровую и снеговую нагрузку, подбираем сечение профиля, шаг стоек и тип анкеров. Готовим чертёж конструкции с узлами крепления и схемой сервисного доступа.
- 3
Согласование
Показываем расчёт и чертёж проектировщику здания, эксплуатирующей организации или собственнику. Для фасадов в центре города согласование бывает обязательным, лучше пройти его до изготовления металла.
- 4
Изготовление

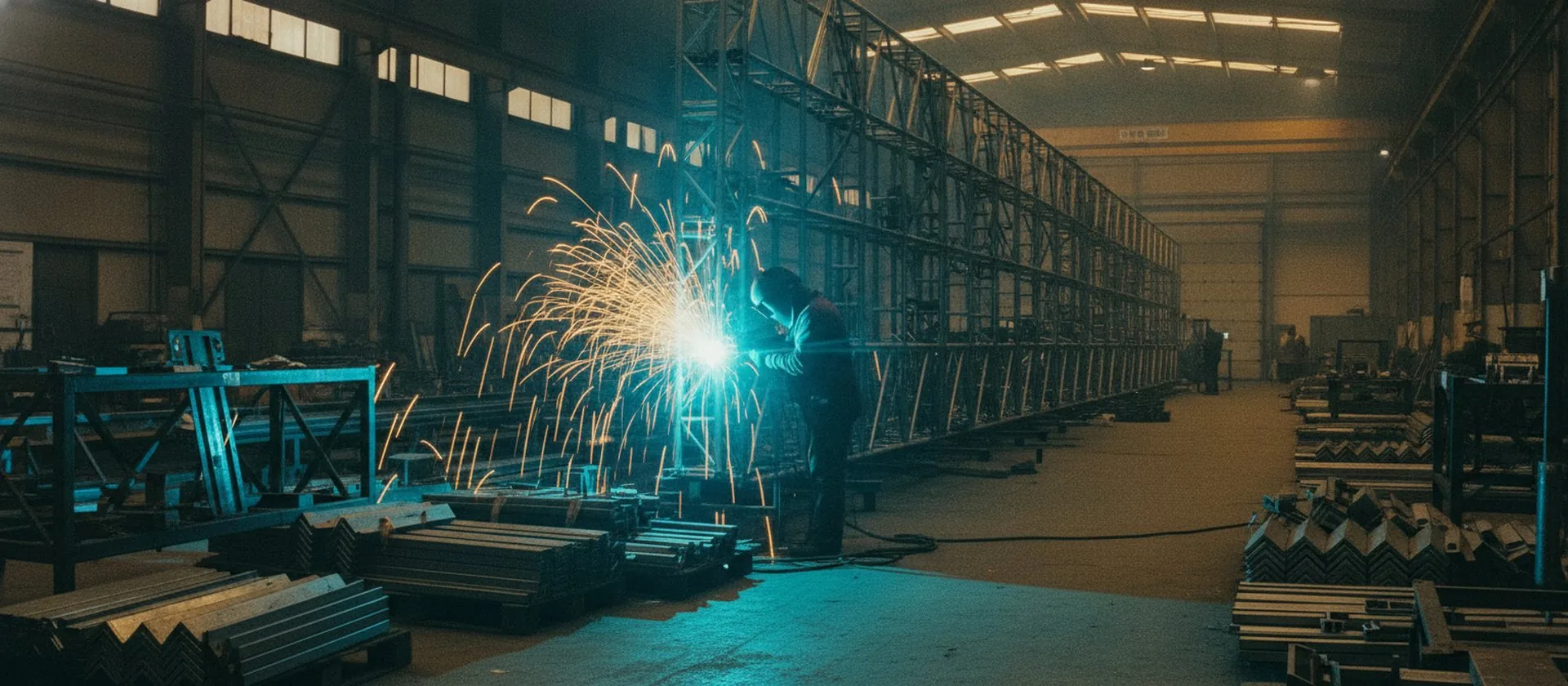

Режем, варим и собираем каркас в Алматы, обрабатываем от коррозии, красим. Крупные конструкции делаем секциями по размеру транспорта и по возможностям подъёма на месте.
- 5
Монтаж и сдача
Устанавливаем конструкцию, проверяем геометрию по уровню и диагоналям, крепим и передаём под навеску экрана. Заказчик получает чертёж, расчёт нагрузок и акт выполненных работ.
От чего зависит стоимость
Металлоконструкция считается отдельной позицией сметы и зависит больше от места установки, чем от площади экрана: рама в готовый проём и крышная конструкция с противовесами — разные работы и разный металл. Точную смету считаем по размерам экрана, фотографиям места и высоте монтажа, коммерческое предложение готовим за день.
Тип конструкции
Настенная рама, крышная конструкция с противовесами, отдельно стоящая опора, рама в проём или подвес к потолку. Каждый вариант отличается количеством металла, сложностью узлов и работой на объекте.
Площадь и вес экрана
Считается полная масса: кабинеты или модули, блоки питания, кабель. Кабинетный экран из 960×960 мм даёт большую сосредоточенную нагрузку, чем лёгкий сетчатый экран той же площади.
Высота и ветер
Экран на седьмом этаже открытого фасада и экран в холле нагружены по-разному. С высотой растёт ветровое давление, вместе с ним сечение профиля и число точек крепления.
Основание и крепление
Монолит держит анкер сразу, кирпич и газоблок требуют распределения нагрузки, вентфасад — выхода на несущую стену. Кровлю чаще всего не сверлят, а нагружают противовесами.
Защитное покрытие
Внутренняя конструкция обходится грунтом и окраской. Уличной нужны полноценная антикоррозийная обработка, оцинкованный крепёж и защита узлов от воды — иначе фасадная рама начнёт ржаветь раньше экрана.
Монтаж на высоте
Автовышка, промышленные альпинисты, кран для тяжёлых секций, ограждение зоны работ. Сюда же попадают ночные смены, если днём фасад или проезд перекрывать нельзя.
Вопросы и ответы
Нельзя ли повесить экран прямо на стену без каркаса?
Маленький внутренний экран иногда можно, если стена несущая и ровная. Дальше начинаются проблемы: стена редко бывает в плоскости, экрану нужен зазор для вентиляции и доступ для обслуживания, а нагрузка от кабинетов приходит на точки. Каркас распределяет её и держит плоскость.
Как считается ветровая нагрузка на экран?
От площади, высоты установки и открытости места: экран работает как сплошной щит, ветер давит на него и создаёт момент на узлах крепления. Считаем по строительным нормам Казахстана с запасом прочности, отдельно проверяем крайние стойки — они нагружены сильнее середины.
Нужно ли согласование конструкции с кем-то, кроме нас?
Если экран вешается на здание, которым владеет или управляет другая организация, чертёж и расчёт показывают ей. Для фасадов в центре Алматы и для крышных конструкций согласование обычно обязательно. Мы готовим документы в том виде, в котором их принимают.
Можно ли поставить экран на крышу, не сверля кровлю?
Да, для этого делается конструкция на противовесах: рама опирается на подготовленные площадки и удерживается балластом, кровельный ковёр не пробивается. Вариант тяжелее обычного, поэтому нагрузку на перекрытие проверяют заранее вместе с проектировщиком здания.
Сделаете ли каркас под экран, купленный не у вас?
Нет. Каркас проектируем под экран нашей поставки — у него известны вес, точки крепления и способ обслуживания, и за прочность конструкции мы отвечаем вместе с экраном. Под чужое оборудование, тем более по фотографии кабинета, раму не считаем.
Сколько служит металлоконструкция и нужно ли за ней следить?
При нормальной антикоррозийной обработке уличная конструкция переживает не одно поколение экранов. Раз в год стоит осматривать узлы крепления и покрытие, особенно после сильного ветра: подтянуть болты и подкрасить задиры дешевле, чем менять стойку. Это входит в плановый осмотр по договору обслуживания.
Делаете ли конструкции для сцены и мероприятий?
Да, мобильные конструкции и фермы под прокатные экраны и сценические комплекты. Они разбираются, ездят в кейсах и рассчитаны на многократную сборку, поэтому узлы там другие: замки и быстросъёмные соединения вместо сварки по месту.
