Как подготовить площадку к монтажу LED-экрана

Монтаж экрана занимает день, если площадка готова, и неделю, если готовить её приходится по ходу дела. Разница почти всегда в одном и том же: питание не подведено, стена оказалась не той, что на чертеже, к месту не подъехать. Ниже — список того, что делается до приезда бригады, и что мы берём на себя.

Отправная точка простая: до монтажа заказчик получает от нас техническое задание на электрику с расчётом силовых линий, автоматов и слаботочки. Всё, что описано дальше, в этом документе будет посчитано под ваш конкретный экран. Общий порядок работ описан на странице «Монтаж и установка».

Электрика: отдельная линия, а не свободная розетка

Светодиодный экран — это нагрузка уровня небольшого производственного станка. Считается она по паспортным ваттам на квадратный метр, и в паспорте всегда две цифры: максимальная и средняя мощность.

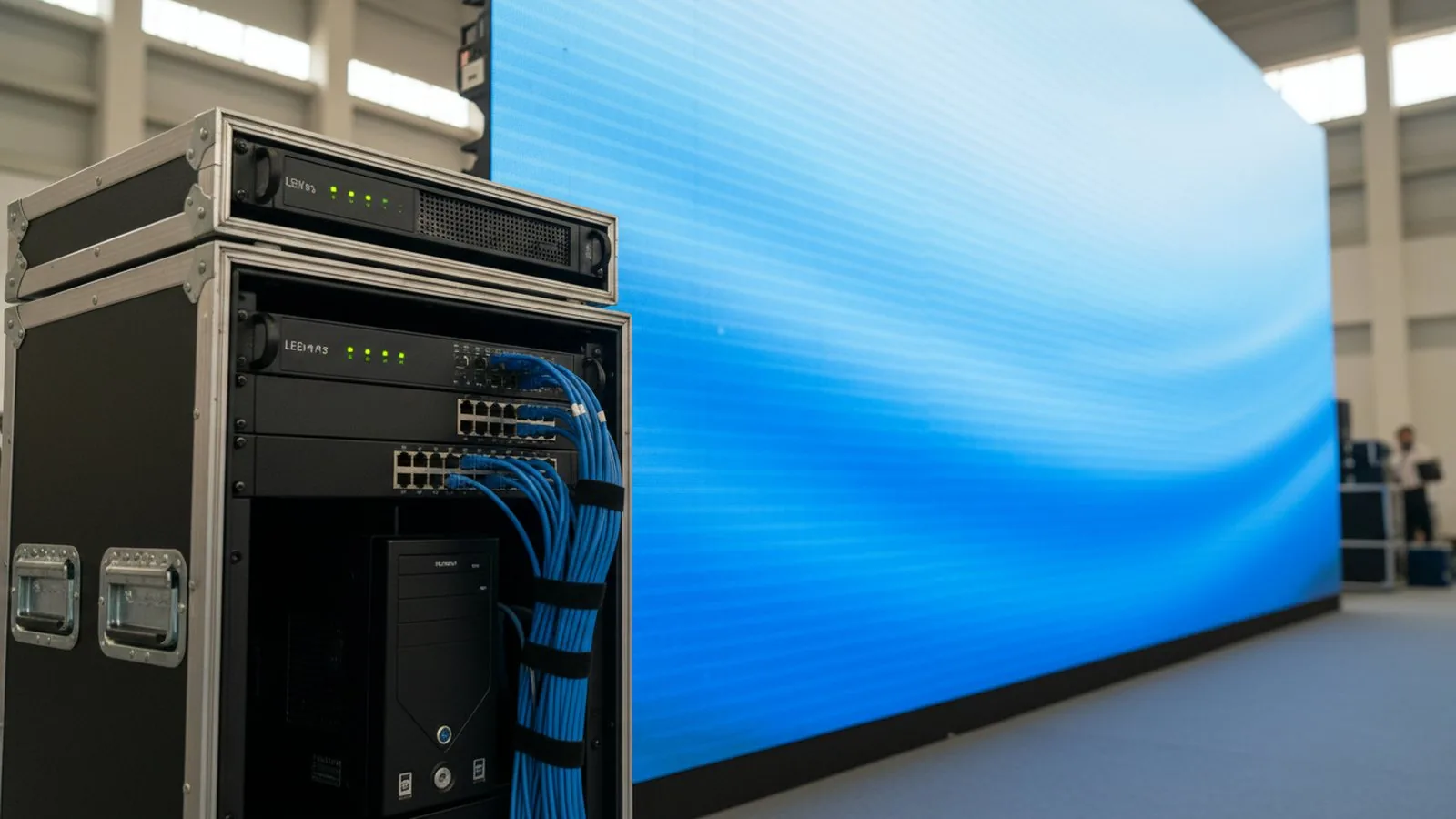

Под процессор и коммутацию нужно место и питание: стойка ставится рядом с экраном или в соседнем помещении.

По моделям каталога:

• внутренние экраны — от 300/100 Вт/м² у P0,93 до 800/320 Вт/м² у большинства серий; P1,95 — 600/240, P2,5 — 700/300;
• уличные экраны — 650/220 Вт/м² у модульных и кабинетных серий на модуле 320 × 160, 800/320 у кабинета P3,91 500 × 1000;
• сетчатые — 800/240 Вт/м²;
• медиафасады — от 560/187 Вт/м² у P50 до 1200/480 у P15 и 1434/478 у P31,25.

Дальше умножение. Экран 5,12 × 2,88 м (14,7 м²) внутренний P2,5: пиковая мощность 700 × 14,7 ≈ 10,3 кВт, средняя — около 4,4 кВт. Уличный экран 16,6 м² на кабинетах 960 × 960 с шагом P8: пик 650 × 16,6 ≈ 10,8 кВт, средняя 3,7 кВт.

По пиковой мощности и считают ввод. Средняя пригодится потом — для оценки счёта за электричество, но никак не для выбора кабеля.

Что нужно подготовить:

• Отдельная линия от щита до места установки экрана. Не ответвление от розеточной группы зала и не удлинитель — экран включается и выключается целиком, и пусковой ток заметен.
• Автомат своего номинала. Для типового уличного экрана мы закладываем линии по 25 А на каждые 10 м² площади; точное число линий и номиналы приходят в техзадании. Когда пиковая мощность перестаёт помещаться в однофазный ввод, закладывают трёхфазный 380 В — это тоже видно из расчёта заранее.
• Заземление. Обязательно и для самого экрана, и для металлоконструкции. Для уличного экрана на фасаде это не формальность.
• УЗО на линию экрана — особенно на улице и во влажных помещениях.
• Розетки у места оператора: видеопроцессор, управляющий компьютер или медиаплеер, сетевое оборудование — обычно 3–5 розеток и отдельный автомат на них. Если экран нельзя оставлять без картинки, здесь же ставится ИБП.
• Кабельные трассы — короб или лоток от щита до экрана и от стойки до экрана. Штробить стену в день монтажа никто не будет.

Подвод питания делает электрик заказчика. Мы приезжаем к готовым точкам — так монтаж укладывается в один выезд.

Стена, крепление и металлоконструкция

Экран весит 30–60 кг на квадратный метр вместе с каркасом. В деталях это видно по паспортам: внутренний кабинет 640 × 640 — около 16 кг, 640 × 480 — около 12 кг; уличный 960 × 960 — 25 кг; кабинет 500 × 1000 — 11–15 кг в зависимости от модели. Сетчатая панель 1000 × 1000 мм весит 7,5 кг — это исключение, и вешают её на лёгкую подконструкцию.

Монтаж в актовом зале школы им. Шокана Уалиханова: каркас собирают до того, как на него встанут кабинеты.

До монтажа нужно знать:

• из чего стена — кирпич, монолит, газоблок, вентфасад, гипсокартон по профилю, витраж. От этого зависит анкер и вообще возможность крепления;
• что внутри стены — скрытая проводка, трубы, вентканалы. Обследование мы проводим сами, но планы коммуникаций у эксплуатирующей организации попросить придётся заказчику;
• есть ли закладные. Если здание ещё строится, самое дешёвое решение — заложить пластины под будущий каркас на этапе отделки. Потом это стоит в разы дороже;
• кто согласует. В торговом центре, в школе, на фасаде жилого дома крепление к стене согласуется с эксплуатирующей организацией или с проектировщиком здания.

Каркас мы проектируем и варим под конкретный экран и конкретное основание: считаем собственный вес, ветровую и снеговую нагрузку, делаем чертёж и согласование, антикоррозийную обработку и окраску — подробнее на странице «Изготовление металлоконструкций». Конструкция сразу проектируется под обслуживание: фронтальный доступ к модулям или задний проход для кабинетных экранов, кабель-каналы для питания и сигнала.

Каркас «по месту» силами строителей объекта — частая причина перекосов, щелей между кабинетами и проблем при ветре. Если он уже сварен, покажите его нам до монтажа, а не в день навески.

Сигнальная линия и место под стойку

Картинка идёт от видеопроцессора к приёмным картам по витой паре. Это отдельная слаботочная трасса, её тоже готовят заранее.

• Число линий считается по разрешению экрана и приходит в том же техзадании. Обычно закладывают одну резервную сверх расчёта: протянуть лишний кабель в короб дешевле, чем возвращаться.
• Длина. Один отрезок витой пары надёжно работает примерно до 100 метров — это ограничение кабеля, а не экрана. Если стойка стоит дальше, участок переводят на оптику или процессор переносят ближе к экрану.
• Где ставить стойку. Рядом с рабочим местом того, кто будет включать экран: аппаратная, стол администратора, кабина звукооператора в зале. К стойке подходят питание, витая пара к экрану и источник сигнала. Нужны доступ и вентиляция: процессору и компьютеру нельзя стоять в закрытом шкафу без продува.
• Источник сигнала. Решите заранее, откуда идёт картинка: ноутбук на сцене, стационарный компьютер, камера, ресивер. От этого зависит, какие входы нужны процессору и какие кабели прокладывать в зал.

Доступ: заезд, подъём, высота

Отдельный блок вопросов — как оборудование и люди попадут на место.

ТРК FORUM в Алматы: на фасаде работают с автовышки, и её заезд согласовывают заранее вместе с администрацией здания.

• Заезд и разгрузка. Экран приезжает в ящиках; уличный кабинет 960 × 960 весит 25 кг сам по себе, плюс упаковка. Нужна площадка для машины рядом с входом и, если объект охраняемый, пропуска на технику и бригаду.
• Лифт или лестница. Грузовой лифт с габаритами под ящик решает всё; без него подъём идёт вручную, и это отдельное время в графике. Габариты лифта и ширину проёмов сообщите заранее.
• Высотные работы. Фасады, крыши, пилоны — у бригады допуски к работам на высоте и своя автовышка до 22 м, при необходимости работают промышленные альпинисты. От заказчика нужна ровная свободная площадка под вышку с нужным вылетом и, если она перекрывает проезд или тротуар, согласование на время работ.
• Погода и режим объекта. Уличный монтаж планируется по погоде. В торговом центре работа обычно идёт ночью — согласуйте с администрацией доступ в нерабочие часы. Так, уличный угловой экран 48 м² на фасаде ТРЦ Atakent Mall и 100 м² во Дворце культуры Талдыкоргана — это как раз объекты, где график монтажа определялся не бригадой, а режимом здания.

Что готовит заказчик и что делаем мы

Заказчик:

• силовая линия от щита с автоматом нужного номинала, заземление, УЗО;
• розетки и место под стойку с оборудованием;
• короба и лотки для силовой и слаботочной трассы;
• готовая стена или основание, планы скрытых коммуникаций, при новом строительстве — закладные;
• согласования с эксплуатирующей организацией, пропуска, доступ в нерабочие часы;
• площадка под подъёмную технику;
• человек, который будет отвечать за экран и пройдёт обучение.

Мы:

• техзадание на электрику с расчётом линий, автоматов и слаботочки — до монтажа;
• обследование основания, проект, изготовление и монтаж металлоконструкции;
• навеска кабинетов или модулей с контролем плоскости;
• коммутация питания и сигнала, кабель-каналы вдоль стены;
• подключение процессора и управляющего компьютера, загрузка конфигурации;
• калибровка яркости и цвета, тестовый ролик, проверка каждого модуля;
• обучение персонала и передача документов.

Приёмка: что проверить при сдаче

Сдача — это не «включили, и картинка есть». Проверяйте по списку:

1. Плоскость полотна. Щели и ступеньки между кабинетами недопустимы. Смотреть нужно вдоль экрана под острым углом — в лоб перепад в миллиметр не виден, а сбоку заметен сразу.
2. Каждый модуль. На тестовой заливке сплошным белым, красным, зелёным и синим видно битые пиксели, тёмные модули и разницу в цвете между партиями.
3. Калибровка яркости и цвета — на рабочем контенте, а не только на тестовом ролике.
4. Коммутация. Кабели убраны в короба, разъёмы промаркированы, к верхнему ряду есть доступ для обслуживания.
5. Документы: акт приёма-передачи, паспорт с серийными номерами кабинетов и приёмных карт, схема подключения, файлы конфигурации, гарантийный талон, видеоотчёт. Через три года при замене модуля они окажутся важнее, чем кажется сейчас.
6. Обучение. Тот, кто будет включать экран каждый день, должен при вас загрузить свой ролик и переключить источник.

Гарантия на оборудование — от 2 до 5 лет в зависимости от модели, запас модулей, блоков питания и карт держим на складе в Алматы. Для объектов, где экран работает ежедневно, есть договор обслуживания с плановыми осмотрами и удалённым контролем — см. «Сервисное обслуживание». Модельный ряд для помещений — в разделе внутренних экранов.

У разных объектов свои особенности площадки: в школах и вузах чаще всего не хватает выделенной линии в актовом зале, на стадионах вопрос в кабельных трассах и молниезащите, на сцене и в концертных залах — в точках подвеса. Эти нюансы разобраны на страницах решений.

Пришлите размеры места и фотографии: стену целиком, щит и место, откуда планируете управлять экраном. По ним мы скажем, что готовить по электрике и конструкции, и посчитаем экран с монтажом одной сметой — без сюрпризов в день приезда бригады.
